Bagaimana cara mengkalibrasi spektrometer prisma?

Hai! Sebagai supplier prisma, saya sering ditanya tentang cara kalibrasi spektrometer prisma. Ini adalah proses penting yang memastikan pengukuran akurat dan hasil yang dapat diandalkan. Dalam postingan blog ini, saya akan memandu Anda melalui langkah-langkah mengkalibrasi spektrometer prisma, serta berbagi beberapa tips dan trik.

Pertama, mari kita bahas tentang apa itu spektrometer prisma. Ini adalah instrumen yang digunakan untuk mengukur sifat-sifat cahaya, seperti panjang gelombang dan intensitasnya. Prisma dalam spektrometer menyebarkan cahaya ke dalam panjang gelombang komponennya, sehingga memungkinkan kita menganalisisnya. Namun agar spektrometer dapat berfungsi dengan baik, perlu dilakukan kalibrasi.

Mengapa Kalibrasi Itu Penting

Kalibrasi itu seperti menyetel alat musik. Jika tidak dilakukan dengan benar, pengukurannya tidak akan akurat. Dalam kasus spektrometer prisma, kalibrasi memastikan bahwa panjang gelombang yang ditampilkan pada instrumen sesuai dengan panjang gelombang sebenarnya dari cahaya yang dianalisis. Hal ini penting untuk aplikasi seperti spektroskopi dalam bidang kimia, fisika, dan astronomi, yang memerlukan pengukuran yang tepat.

Langkah 1: Kumpulkan Materi Anda

Sebelum Anda mulai mengkalibrasi spektrometer prisma, Anda memerlukan beberapa hal:

• Sumber cahaya kalibrasi: Ini bisa berupa lampu merkuri atau laser helium-neon. Sumber-sumber ini memancarkan cahaya pada panjang gelombang yang diketahui, yang akan kita gunakan untuk mengkalibrasi spektrometer.
• Catu daya untuk sumber cahaya kalibrasi
• Penggaris atau skala untuk mengukur sudut
• Selembar kertas dan pena untuk mencatat pengukuran Anda

Langkah 2: Siapkan Spektrometer

Tempatkan spektrometer prisma pada permukaan yang stabil. Pastikan posisinya rata dan prismanya sejajar dengan benar. Hubungkan sumber cahaya kalibrasi ke catu dayanya dan posisikan di depan celah masuk spektrometer. Cahaya harus melewati celah dan masuk ke spektrometer.

Langkah 3: Ukur Sudut Deviasi

Sudut deviasi adalah sudut pembelokan cahaya saat melewati prisma. Untuk mengukur sudut ini, lihat melalui lensa mata spektrometer dan temukan garis spektral sumber cahaya kalibrasi. Garis-garis ini akan tampak sebagai pita berwarna cerah.

Gunakan mekanisme rotasi spektrometer untuk menyelaraskan pusat garis spektral dengan garis bidik pada lensa mata. Kemudian baca sudut pada skala spektrometer. Catat sudut ini untuk setiap garis spektral yang Anda ukur.

Langkah 4: Tentukan Panjang Gelombang

Sekarang setelah Anda memiliki sudut deviasi, Anda dapat menggunakannya untuk menentukan panjang gelombang garis spektrum. Anda harus menggunakan rumus yang menghubungkan sudut deviasi dengan panjang gelombang. Rumus ini bergantung pada sifat prisma, seperti indeks bias dan sudut prisma.

Untuk spektrometer prisma sederhana, Anda dapat menggunakan rumus berikut:

[n = \frac{\sin\left(\frac{A + D_m}{2}\right)}{\sin\left(\frac{A}{2}\right)}]

dimana (n) adalah indeks bias prisma, (A) adalah sudut prisma, dan (D_m) adalah sudut deviasi minimum.

Setelah Anda memiliki indeks bias, Anda dapat menggunakan rumus berikut untuk mencari panjang gelombang:

[\lambda = \frac{2d\sin\theta}{m}]

dimana (\lambda) adalah panjang gelombang, (d) adalah jarak kisi (jika spektrometer Anda menggunakan kisi), (\theta) adalah sudut difraksi, dan (m) adalah orde difraksi.

Langkah 5: Bandingkan Panjang Gelombang yang Diukur dan Diketahui

Cari panjang gelombang garis spektral yang diketahui yang dipancarkan oleh sumber cahaya kalibrasi Anda. Bandingkan panjang gelombang yang diketahui ini dengan panjang gelombang yang Anda hitung dari pengukuran Anda. Jika ada perbedaan, Anda perlu menyesuaikan spektrometer.

Langkah 6: Sesuaikan Spektrometer

Jika panjang gelombang yang diukur tidak cocok dengan panjang gelombang yang diketahui, Anda mungkin perlu menyesuaikan kesejajaran spektrometer atau posisi prisma. Lakukan sedikit penyesuaian dan ulangi proses pengukuran hingga panjang gelombang yang diukur berada dalam kisaran yang dapat diterima dari panjang gelombang yang diketahui.

Langkah 7: Verifikasi Kalibrasi

Setelah Anda melakukan penyesuaian, ukur kembali panjang gelombang garis spektrum untuk memverifikasi bahwa kalibrasi sudah benar. Jika panjang gelombang yang diukur masih salah, Anda mungkin perlu mengulangi proses kalibrasi atau mencari bantuan profesional.

Tip dan Trik

• Pastikan sumber cahaya kalibrasi stabil dan memancarkan cahaya yang konsisten. Fluktuasi intensitas cahaya dapat memengaruhi pengukuran Anda.
• Lakukan beberapa pengukuran pada setiap garis spektrum dan hitung rata-ratanya. Ini akan membantu mengurangi kesalahan dalam pengukuran Anda.
• Jaga spektrometer tetap bersih dan bebas dari debu dan kotoran. Hal ini dapat memengaruhi keselarasan prisma dan keakuratan pengukuran Anda.

Produk Terkait

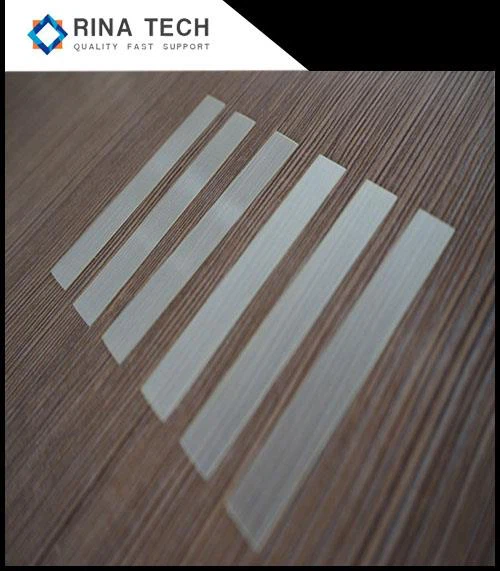

Jika Anda sedang mencari prisma berkualitas tinggi atau komponen optik lainnya, kami siap membantu Anda. Kami juga menawarkan serangkaian lembaran dan film diffuser yang dapat meningkatkan kinerja sistem optik Anda. Lihat kamiLembar Diffuser Cahaya Oval PMMADanFilm Penyebar 14 inci - 55 inciuntuk beberapa opsi bagus. Dan jika Anda memerlukan lembar reflektor khusus untuk tampilan layar LED atau LCD Anda, lihat kamiSesuaikan Lembar Reflektor Layar Tampilan Lcd Led.

Kesimpulan

Mengkalibrasi spektrometer prisma mungkin tampak seperti tugas yang menakutkan, namun dengan alat yang tepat dan sedikit kesabaran, hal ini pasti dapat dilakukan. Dengan mengikuti langkah dan tip berikut, Anda dapat memastikan bahwa spektrometer Anda dikalibrasi secara akurat dan siap memberikan pengukuran yang andal.

Jika Anda memiliki pertanyaan tentang spektrometer prisma, kalibrasi, atau produk kami, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda dengan semua kebutuhan optik Anda. Baik Anda seorang peneliti, pelajar, atau profesional di industri ini, kami dapat menyediakan prisma dan komponen berkualitas tinggi yang Anda perlukan untuk proyek Anda. Hubungi kami untuk mendiskusikan kebutuhan Anda dan memulai negosiasi pengadaan.

Referensi

• Hecht, E. (2017). Optik (Edisi ke-5). Pearson.
• Jenkins, FA, & White, HE (1976). Dasar-dasar Optik (edisi ke-4). McGraw-Hill.
