Apa itu modul backlight?

Modul backlight adalah salah satu komponen kunci dari panel LCD. Fungsinya adalah untuk memberikan kecerahan yang cukup dan sumber cahaya yang terdistribusi secara merata, sehingga dapat menampilkan gambar secara normal.

Perkenalan

Yang disebut BackLight adalah sumber cahaya yang terletak di belakang layar kristal cair (LCD ""), dan efek bercahayanya akan secara langsung mempengaruhi efek visual dari modul tampilan kristal cair (LCM). Kristal cair itu sendiri tidak memancarkan cahaya, ia menampilkan grafik atau karakter sebagai akibat dari modulasi cahaya. Perkembangan lampu latar dapat ditelusuri kembali ke Perang Dunia Kedua. Pada saat itu, lampu filamen tungsten ultra-kecil digunakan sebagai lampu latar instrumen pesawat. Ini adalah tahap awal pengembangan backlight. Setelah setengah abad pengembangan, lampu latar kini telah menjadi subjek independen elektronik, dan secara bertahap membentuk hotspot penelitian dan pengembangan.

Dengan terus berkembangnya teknologi tampilan kristal cair, bidang aplikasi display kristal cair, terutama tampilan kristal cair warna, terus berkembang. Didorong oleh pasar tampilan kristal cair, industri lampu latar menunjukkan adegan yang booming. LCD adalah perangkat layar non-bercahaya, yang membutuhkan penggunaan backlight untuk mencapai fungsi layar. Kinerja sumber backlight akan secara langsung mempengaruhi kualitas layar LCD. Biaya sumber backlight menyumbang 30-50% dari modul LCD, dan daya yang dikonsumsi menyumbang 75% dari modul. Hal ini dapat dikatakan sebagai bagian yang sangat penting dari modul LCD. Komponen. DEFINISI tinggi, LCD ukuran besar harus dicocokkan dengan teknologi backlight berkinerja tinggi. Oleh karena itu, karena industri LCD berusaha untuk membuka area aplikasi baru, teknologi backlight berkinerja tinggi (seperti kecerahan tinggi, biaya rendah, konsumsi daya rendah) Ini juga memainkan peran pahlawan di belakang layar.

Lampu latar adalah sumber cahaya yang menyediakan panel LCD. Terutama terdiri dari sumber cahaya, pelat panduan cahaya, diafragma optik, bingkai plastik, dll. Lampu latar memiliki karakteristik kecerahan tinggi, umur panjang dan emisi cahaya yang seragam. Saat ini, ada tiga jenis sumber backlight: EL, CCFL dan LED. Menurut posisi distribusi sumber cahaya yang berbeda, mereka dibagi menjadi tipe side-light dan tipe direct-light (tipe backlight). Sebagai modul LCD terus berkembang ke arah menjadi lebih terang, lebih ringan, dan lebih tipis, lampu belakang CCFL edge-lit telah menjadi arus utama pengembangan backlight.

prinsip

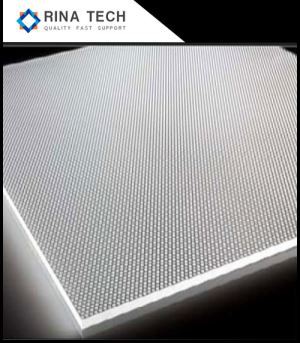

Tampilan kristal cair adalah elemen pemancar cahaya pasif, layar itu sendiri tidak memancarkan cahaya, tetapi diterangi oleh sistem backlight di bawahnya. Sumber backlight dan tampilan kristal cair digabungkan untuk membentuk modul tampilan kristal cair. Gambar berikut menunjukkan struktur umum dari backlight dari layar kristal cair. Lampu kristal cair adalah perangkat pencahayaan yang datar dan seragam. Tabung fluorescent katoda dingin atau strip LED sebagai sumber cahaya diatur di kedua sisi atau satu sisi dari seluruh backlight (mungkin sisi panjang atau sisi pendek). Tabung katoda dingin adalah sumber cahaya linier, dan LED adalah sumber cahaya titik. Pelat panduan cahaya diperlukan untuk mengubah sumber cahaya ini menjadi sumber cahaya permukaan. Pelat panduan cahaya umumnya terbuat dari plastik akrilik dengan transmitansi cahaya tinggi, dan permukaannya sangat halus dan datar, sehingga sebagian besar cahaya internal akan secara teratur dan benar-benar tercermin pada permukaan datar, dan tidak akan dipancarkan ke bagian luar pelat panduan cahaya. Bagian bawah pelat panduan cahaya dari tampilan kristal cair dicetak dengan titik-titik putih. Pada posisi di mana pelat panduan cahaya dicetak dengan titik-titik, cahaya tidak akan lagi sepenuhnya dipantulkan secara teratur tetapi akan dipancarkan dari atas pelat panduan cahaya. Mengontrol kepadatan titik di setiap lokasi dapat mengontrol berapa banyak cahaya yang dipancarkan pelat panduan cahaya di lokasi ini. Titik-titik pelat pemandu cahaya yang dirancang dengan tepat dapat menyebarkan cahaya insiden di kedua sisi secara merata di seluruh bidang. Film optik akan ditempatkan di atas pelat panduan cahaya. Film-film ini dapat seragam cahaya dan konvergen cahaya sudut besar untuk pengamatan frontal.

Sumber cahaya, pelat panduan cahaya, lembaran reflektif, dan film optik merupakan sumber backlight dari tampilan kristal cair. Ketika cahaya yang dipancarkan olehnya diradiasi pada panel kristal cair, cahaya pertama-tama akan melewati polarizer yang lebih rendah dan melewati ke atas. Pada saat ini, panel kristal cair yang berbeda akan mengubah arah polarisasi cahaya sesuai dengan mekanismenya sendiri. Cahaya kemudian menyentuh filter warna untuk menghasilkan warna, dan akhirnya memasuki polarizer atas. Setelah arah polarisasi diubah oleh kristal cair, bagian dari cahaya dapat dipancarkan, dan sebagian dari itu akan diserap. Setiap piksel pada seluruh panel LCD dapat secara individual menentukan intensitas cahaya yang dipancarkan. Menghasilkan sebuah gambar.
