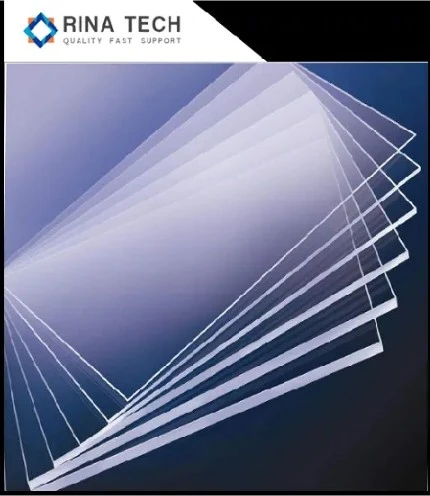

Pelat pemandu cahaya seragam tinggi

1. Fungsi pelat panduan cahaya

Light Guide Plate (LGP) adalah komponen optik kritis yang banyak digunakan dalam modul lampu latar untuk tampilan kristal cair (LCD). Fungsi utamanya adalah untuk mendistribusikan cahaya secara seragam dari sumber cahaya (seperti LED atau CCFL) di seluruh permukaan tampilan.

Transmisi & Keseragaman Cahaya:Pelat panduan cahaya secara efisien mentransmisikan cahaya dari sumber cahaya yang dipasang di tepi dan melingkupinya secara merata di panel, menghilangkan bintik-bintik terang atau iluminasi yang tidak rata.

Kontrol Cahaya Directional:Melalui struktur mikro (titik -titik, alur, atau pola prisma) pada permukaannya atau tertanam di dalamnya, LGP mengarahkan cahaya ke depan, meningkatkan kecerahan dan mengurangi kebocoran cahaya.

Meningkatkan kualitas tampilan:Dengan memastikan kecerahan yang seragam dan kontras tinggi, pelat panduan cahaya secara signifikan meningkatkan kinerja visual layar LCD di TV, monitor, smartphone, dan perangkat layar lainnya.

Efisiensi Energi:LGP yang dirancang dengan baik memaksimalkan pemanfaatan cahaya, mengurangi konsumsi daya sistem lampu latar.

Tanpa pelat panduan ringan, tampilan yang menyala tepi akan menderita kecerahan yang tidak rata, sudut pandang yang buruk, dan konsumsi daya yang berlebihan.

2. Proses produksi pelat panduan cahaya

Pembuatan pelat pemandu cahaya melibatkan rekayasa presisi dan desain optik untuk mencapai distribusi cahaya yang optimal. Proses biasanya mencakup langkah -langkah berikut:

Persiapan materi

Bahan tingkat optik dengan kemurnian tinggi (seperti PMMA atau PC) dipilih dan diproses menjadi lembaran dengan ketebalan yang diperlukan.

Desain & Pola Pembuatan

Menggunakan perangkat lunak simulasi optik, insinyur merancang pola hamburan cahaya (titik, struktur mikro, atau tekstur ukiran laser) yang akan diterapkan pada pelat. Kepadatan dan ukuran pola bervariasi tergantung pada keseragaman dan kecerahan cahaya yang diinginkan.

Pembentukan pola

Cetakan injeksi (untuk produksi massal):Polimer cair disuntikkan ke dalam cetakan dengan pola yang telah ditentukan, membentuk pelat panduan cahaya dalam satu langkah.

Laser ukiran (untuk presisi tinggi):Laser etsa pola mikroskopis ke permukaan pelat pra-potong, memungkinkan untuk kontrol cahaya yang disempurnakan.

Metode pencetakan (hemat biaya):Proses pencetakan layar atau inkjet menggunakan titik-titik yang menyebar ke permukaan pelat.

Pasca-pemrosesan

Polishing & Cleaning:Piring dipoles untuk memastikan tepi dan permukaan yang halus, meminimalkan kehilangan cahaya.

Coating (opsional):Beberapa LGP menerima pelapis optik tambahan untuk meningkatkan reflektifitas atau mengurangi silau.

Inspeksi Kualitas

Setiap piring mengalami pengujian yang ketat untuk keseragaman cahaya, kecerahan, dan cacat sebelum diintegrasikan ke dalam modul lampu latar.

3. Perbandingan Bahan untuk Pelat Panduan Cahaya

Pelat pemandu cahaya biasanya dibuat dari polimer transparan dengan transmitansi cahaya tinggi. Dua bahan yang paling umum adalah:

PMMA (polymethyl metakrylate \/ akrilik)

Keuntungan:

Kejelasan optik yang sangat baik (92%+ transmitansi cahaya).

Kekakuan tinggi dan resistensi goresan.

Kinerja stabil di bawah paparan cahaya jangka panjang.

Hemat biaya untuk produksi massal.

Kerugian:

Ketahanan panas yang lebih rendah (melunak pada ~ 80 derajat).

Lebih rapuh dari PC, rentan terhadap retak di bawah dampak.

PC (polikarbonat)

Keuntungan:

Resistansi termal yang lebih tinggi (dapat menahan hingga ~ 120 derajat).

Kekuatan dampak superior, membuatnya cocok untuk aplikasi yang kasar.

Fleksibilitas yang lebih baik dari PMMA.

Kerugian:

Transmitansi lampu yang sedikit lebih rendah (~ 88-90%).

Lebih mahal dari PMMA.

Cenderung menguning di bawah paparan UV yang berkepanjangan.

Bahan lain (kurang umum)

MS (metil styrene):Kompromi antara PMMA dan PC, menawarkan ketahanan panas yang lebih baik daripada PMMA tetapi biaya lebih rendah dari PC.

Kaca (untuk aplikasi khusus):Digunakan dalam tampilan kelas atas di mana kejelasan ekstrem diperlukan, tetapi berat dan rapuh.

Kriteria Seleksi:

Untuk elektronik konsumen (TV, smartphone):PMMA lebih disukai karena kinerja optik dan efisiensi biaya.

Untuk tampilan otomotif atau suhu tinggi:PC dipilih karena daya tahan dan ketahanan panasnya.

4. Skenario aplikasi pelat panduan cahaya

Piring panduan ringan sangat penting di berbagai industri di mana penerangan seragam diperlukan. Aplikasi utama meliputi:

Elektronik Konsumen

LCD TV & Monitor:Tampilan LIT edge mengandalkan LGP untuk mendistribusikan cahaya secara merata di layar besar.

Smartphone & Tablet:Pelat panduan cahaya ultra-tipis memungkinkan desain perangkat ramping sambil mempertahankan kecerahan.

Laptop Displays:Memastikan lampu latar yang konsisten untuk layar resolusi tinggi.

Tampilan Otomotif

Layar Dasbor & Sistem Infotainment:LGP berbasis PC digunakan untuk ketahanan panas dan getarannya.

Pencahayaan ambient:Piring pemandu cahaya membantu membuat pencahayaan interior yang seragam di mobil.

Peralatan Industri & Medis

Panel Kontrol & Instrumentasi:Memberikan iluminasi yang jelas dan bebas silau untuk keterbacaan di lingkungan yang keras.

Tampilan Medis (X-Ray, Monitor MRI):LGP Kecerangan Tinggi memastikan representasi gambar yang akurat.

Iklan & Signage

Tampilan Lightbox:Digunakan dalam poster backlit dan signage ritel untuk penerangan yang bersemangat dan hemat energi.

Tampilan LED transparan:LGP khusus memungkinkan efek tembus pandang di papan iklan digital modern.

Pencahayaan khusus

Pencahayaan Arsitektur:Panel cahaya dekoratif menggunakan LGP untuk efek pencahayaan artistik.

Sistem Curing UV:Pelat panduan ringan membantu mendistribusikan cahaya UV secara merata dalam proses penyembuhan industri.
